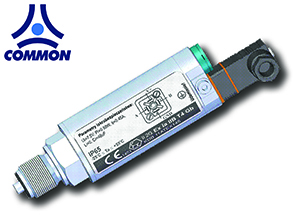

Cyfrowy przetwornik ciśnienia CPC-03

Cyfrowy przetwornik ciśnienia CPC-03 jest urządzeniem służącym do pomiaru ciśnienia względnego lub absolutnego gazu, wykonanym w całości ze stali kwasoodpornej.

Cyfrowy przetwornik ciśnienia CPC-03 jest urządzeniem służącym do pomiaru ciśnienia względnego lub absolutnego gazu, wykonanym w całości ze stali kwasoodpornej. Pomiarami oraz obróbką danych, a także transmisją danych zajmuje się nowoczesny, energooszczędny mikrokontroler. Dzięki temu, oraz dzięki zastosowaniu wysokiej klasy sensora pomiarowego, udało się uzyskać wysoką dokładność w całym zakresie temperatur pracy oraz stabilność długoterminową pomiarów.

Urządzenie posiada budowę iskrobezpieczną, pozwalającą na pracę w 1 lub 2 strefie zagrożenia wybuchem.

Konfigurację oraz odczyt danych dokonuje się przez interfejs kompatybilny
z RS-GAZ2 za pomocą protokołu Gaz-Modem2/3.

Przetwornik CPC-03 może współpracować z przelicznikami (np. CMK-02, CMK-03), rejestratorami (np. CRP-03)  lub pracować jako autonomiczne urządzenie.

Charakterystyczne cechy

  • budowa iskrobezpieczna
  • wysoka dokładność pomiaru
  • wysokiej klasy sensor pomiarowy
  • mikroprocesorowa korekcja charakterystyki pomiarowej
  • deklarowany błąd w całym zakresie temperatur otoczenia
  • wysoka odporność na zakłócenia elektromagnetyczne
  • cyfrowe łącze transmisji danych RS-GAZ2 (4-przewodowy interfejs: zasilanie + RS-485)
  • protokół Gaz-Modem2/3 (możliwe inne)
  • prędkość transmisji do 115200b/s
  • mały pobór prądu (dedykowany m.in. dla urządzeń bateryjnych)
  • szeroki wybór zakresów pomiarowych
  • kilka wariantów przyłączy procesowych

Dane techniczne:

  • Oznaczenie budowy przeciwwybuchowej: II 2G Ex ia IIB T4 Gb
  • Stopień ochrony obudowy: IP65
  • Zakres temperatury pracy: od -25°C do 55°C
  • Wymiary urządzenia (bez złącz i przyłącza): ϕ38 x 100mm
  • Napięcie zasilania: od 2,7 do 7,5V DC
  • Pobór prądu: od 2 do 4mA, w zależności od Rterm RS-485
  • Prędkość transmisji: od 9600 do 115200bit/s
